Architecture HTA

Principes de conception, schémas et retours d’expérience

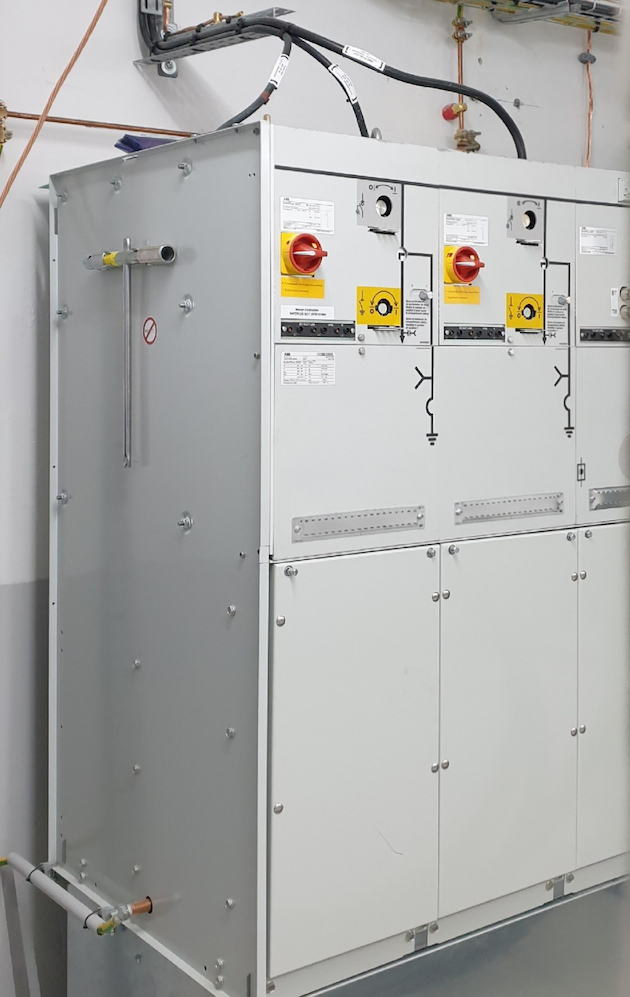

L’architecture HTA structure la fiabilité d’un site avant même la première armoire basse tension.

Dans les hôpitaux, tunnels, sites industriels ou stations de traitement d’eau, la continuité d’alimentation ne dépend pas uniquement des groupes électrogènes ou des TGBT secourus. Elle dépend d’abord des choix réalisés en Haute Tension A, c’est-à-dire dans la plage 1 kV à 50 kV en courant alternatif (CEI 60038), exploitée en France presque exclusivement à 20 kV ( avec des zones en 15kV) sur le réseau public de distribution Enedis.

Concevoir une architecture HTA ne consiste pas à raccorder des cellules HTA à un poste au réseau public. C’est organiser la distribution, hiérarchiser les protections, anticiper les défauts et permettre la maintenance sur plusieurs décennies.

Cadre normatif applicable

Toute conception d’architecture HTA s’inscrit dans un cadre normatif strict, dont la maîtrise conditionne autant la sécurité des personnes que la pérennité de l’installation :

• NF C 13-100 — Postes de livraison établis à l’intérieur d’un bâtiment et alimentés par un réseau public de distribution sous tension nominale comprise entre 1 kV et 33 kV. Elle régit l’interface entre Enedis et l’installation privée : poste de livraison, comptage, protection générale.
• NF C 13-200 — Installations électriques à haute tension. Elle s’applique à la distribution interne HTA du site : postes de transformation, cellules HTA secondaires, câbles, protections, mise à la terre.
• NF C 15-100 — Pour la partie basse tension en aval des transformateurs.
• CEI 62271 — Pour l’appareillage HTA (cellules, disjoncteurs, sectionneurs, transformateurs de mesure).

La frontière NF C 13-100 / NF C 13-200 se situe précisément aux bornes aval du sectionneur ou du disjoncteur de livraison. Cette interface, souvent mal comprise, est pourtant l’un des points les plus sensibles d’un projet : elle conditionne les responsabilités d’exploitation, le périmètre des consignations et la coordination des protections.

Cette page s’inscrit dans la continuité de l’article consacré à :
👉 Continuité de service électrique

1. Rôle de la HTA dans une installation électrique

La Haute Tension A, exploitée le plus souvent en 20 kV en France, constitue l’interface entre le réseau public de distribution et l’installation interne du site.

Elle permet :

• d’acheminer des puissances importantes,
• de limiter les pertes en ligne,
• de réduire les sections de câbles,
• d’organiser la distribution avant transformation en basse tension.

Une architecture HTA correctement dimensionnée facilite l’exploitation future.
À l’inverse, une conception approximative complexifie la maintenance et fragilise la continuité d’alimentation.

2. Réseau public et relation Enedis

L’architecture HTA ne peut être conçue indépendamment du réseau public.

Le point de livraison constitue une interface technique et contractuelle entre :

• le gestionnaire de réseau (Enedis ou régie locale),
• et l’installation du site.

Les contraintes du distributeur influencent directement :

• le type de raccordement (antenne, coupure d’artère, double dérivation),
• la puissance disponible,
• les réglages de protection amont,
• les possibilités de double alimentation.

Une mauvaise compréhension du fonctionnement du réseau public peut conduire à des architectures inadaptées ou inexploitables.

👉 Voir l’article dédié : Réseau public HTA et relation Enedis

3. Les principaux types d’architecture HTA

Le choix d’une architecture dépend toujours de la criticité du site et des exigences d’exploitation.

3.1 Architecture HTA en antenne

Un seul chemin d’alimentation relie le réseau aux transformateurs.

Solution simple et économique, adaptée aux installations peu critiques.
Elle présente cependant une vulnérabilité en cas de défaut amont.

👉 Détail comparatif : Architecture en antenne vs boucle HTA

3.2 Architecture HTA en boucle ouverte

Deux chemins d’alimentation sont possibles, mais une seule voie est active à la fois.

Cette configuration améliore la disponibilité et permet certaines opérations de maintenance sans coupure totale.

Elle exige :

• une logique de manœuvre claire,
• une exploitation rigoureuse.

3.3 Architecture HTA : Double alimentation indépendante

Deux arrivées distinctes, idéalement issues de postes sources différents.

Ce type d’architecture HTA est retenu pour les infrastructures à forte criticité :

• établissements hospitaliers,
• tunnels ferroviaires,
• sites industriels sensibles.

👉 Voir également : Continuité de service électrique

3.4 Tableau comparatif / Architecture HTA

4. Lecture et structuration d’un schéma unifilaire HTA

Le schéma unifilaire est l’outil central de compréhension d’une architecture.

Il permet de visualiser :

• les sources d’alimentation,
• les cellules HTA,
• les transformateurs,
• les points de couplage,
• les protections.

Un schéma clair est indispensable à l’exploitation.

👉 Voir : Schéma unifilaire HTA
👉 Voir également : Cellules HTA

5. Critères fondamentaux de conception

5.1 Architecture HTA : Niveau de criticité

L’architecture doit être adaptée :

• aux exigences réglementaires,
• aux contraintes d’exploitation,
• aux conséquences d’une coupure.

5.2 Maintenance et exploitabilité

Une architecture HTA doit permettre :

• l’intervention sur une cellule,
• les essais de relais de protection,
• la maintenance d’un transformateur,
• l’évolution future des charges.

Une installation non maintenable devient progressivement un facteur de risque.

5.3 Protection et sélectivité en architecture HTA

La coordination des protections est un point structurant.

Une sélectivité mal étudiée peut provoquer :

• des déclenchements en cascade,
• une perte totale d’alimentation,
• une indisponibilité prolongée.

👉 Voir : Protection et sélectivité en HTA

À retenir — Sélectivité HTA

• 3 niveaux de sélectivité : ampèremétrique, chronométrique, logique
• La sélectivité logique (via fibre entre cellules) offre les temps de coupure les plus courts
• La NF C 13-200 impose une coordination entre protection HTA amont (Enedis) et protections internes
• La sélectivité doit être vérifiée après chaque évolution de l’installation

5.4 Interface HTA / BT

Le positionnement des transformateurs et les logiques de couplage influencent :

• la sélectivité en basse tension,
• le fonctionnement des groupes électrogènes,
• la gestion des départs prioritaires.

L’architecture HTA ne peut pas être conçue indépendamment de la distribution BT.

👉 Voir : Architecture BT

6. Erreurs fréquentes en architecture HTA

L’expérience terrain met en évidence des dérives récurrentes :

• surdimensionnement sans analyse fonctionnelle,
• couplage permanent de sources supposées redondantes,
• absence de stratégie de maintenance,
• mauvaise compréhension du principe N+1,
• conception optimisée pour la réception… mais pas pour l’exploitation.

Une architecture HTA doit être pensée pour 30 ans d’exploitation, pas uniquement pour la livraison du chantier.

7. Retour d’expérience en infrastructures complexes

Sur des projets tels que :

• tunnels ferroviaires,
• centres hospitaliers,
• centrales diesel de forte puissance,
• installations industrielles sensibles,

la conception HTA devient un outil de maîtrise du risque.

Contraintes d’espace, interfaces CFO/CFA, exigences d’exploitation :
l’architecture doit rester lisible, robuste et évolutive.

👉 Voir : Retour d’expérience HTA

8. Audit et analyse d’architecture

L’analyse d’une architecture existante permet souvent d’identifier :

• des points faibles structurels,
• des défauts de sélectivité,
• des incohérences d’exploitation,
• des risques latents.

Une démarche d’audit technique structurée permet d’améliorer la disponibilité globale.

👉 Voir : Audit d’architecture électrique

Conclusion

L’architecture HTA ne doit pas être spectaculaire.
Elle doit être :

• robuste,
• cohérente,
• maintenable,
• évolutive.

Une bonne architecture haute tension passe inaperçue tant qu’aucun incident ne survient.

C’est précisément son objectif.

Lorsqu’un défaut révèle ses faiblesses, il est déjà trop tard pour la repenser.
