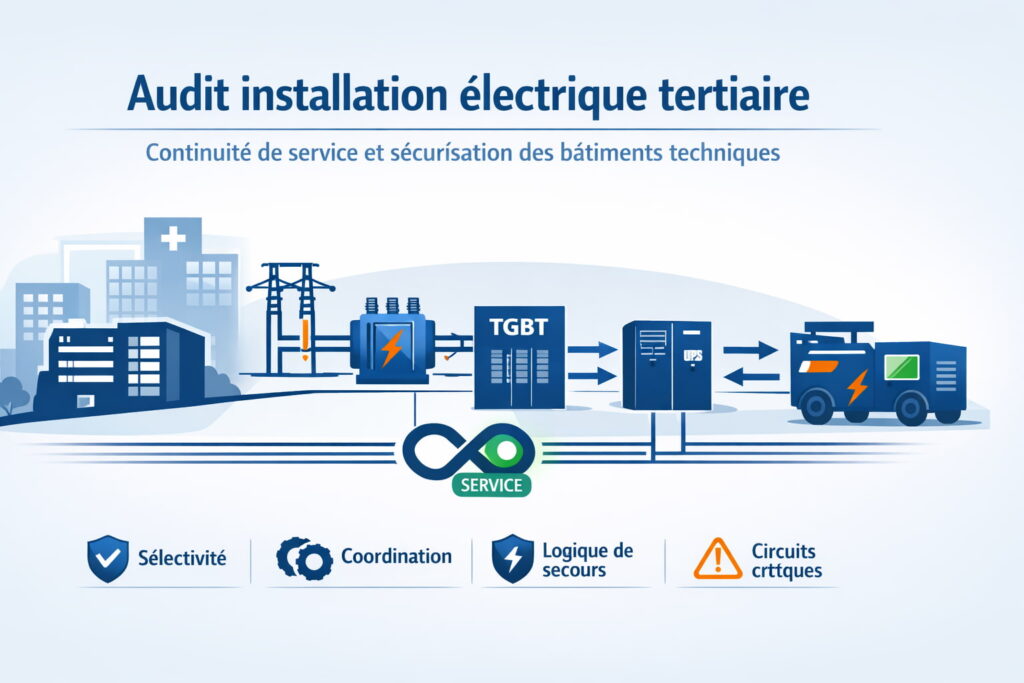

Dans un hôpital, un centre de données, un établissement pénitentiaire ou un bâtiment public sensible, une coupure électrique non maîtrisée n’est pas un incident technique mineur. C’est un événement qui engage la sécurité des personnes, la continuité des soins ou la disponibilité de systèmes critiques. L’audit électrique tertiaire analyse la capacité réelle de l’architecture à tenir en cas de défaut, pas seulement sa conformité sur le papier.
👉 Audit d’installation électrique : la page de référence sur la démarche globale.
L’audit électrique tertiaire – Ce qui distingue le tertiaire technique
Le tertiaire courant (bureaux, commerces, logements collectifs) tolère une interruption de quelques minutes sans conséquence grave. Le tertiaire technique, lui, regroupe des établissements où la défaillance électrique a des conséquences immédiates sur la sécurité ou l’exploitation.
Ces bâtiments partagent des caractéristiques communes en matière d’architecture électrique :
- Alimentation normale secourue (ANS) avec source de remplacement (groupe électrogène, deuxième transformateur ou deuxième arrivée HTA)
- ASI sur les circuits critiques (informatique, supervision, équipements médicaux, contrôle d’accès)
- Tableaux secourus séparés des tableaux normaux, avec basculement automatique
- Redondance partielle ou totale selon le niveau de criticité défini
- Hiérarchisation des charges avec délestage organisé en cas de saturation du groupe
La difficulté n’est pas de concevoir ces dispositifs en phase études. Elle est de vérifier qu’ils fonctionnent encore comme prévu après plusieurs années d’exploitation, de modifications de process et d’interventions successives sur l’installation.
Ce que l’audit électrique tertiaire analyse concrètement
Sélectivité et coordination des protections
La sélectivité est la propriété qui garantit qu’un défaut électrique est isolé par la protection la plus proche du défaut, sans déclencher les protections en amont. Sur une installation tertiaire technique, sa perte peut provoquer une coupure générale là où seul un départ aurait dû être coupé.
Il vérifie la cohérence des réglages entre chaque niveau de protection (cellules HTA, disjoncteur général BT, disjoncteurs de tableau divisionnaire, protection terminale). Il identifie les cas de sélectivité partielle ou absente, fréquents après remplacement d’un appareil sans recalcul de la chaîne de protection.
Il distingue les types de sélectivité en jeu : ampèremétrique, chronométrique, logique (sélectivité logique par échange de signaux entre disjoncteurs communicants) et énergétique. Chaque type a ses conditions d’application et ses limites.
L’audit électrique tertiaire – Logique de secours et temps de reprise
Un groupe électrogène démarré manuellement ou avec un délai de transfert non conforme à l’usage, une ASI dont l’autonomie réelle n’a pas été vérifiée depuis deux ans, un inverseur de source qui n’a pas été testé en charge depuis la mise en service : ce sont des situations courantes sur des installations pourtant « bien entretenues ».
L’audit analyse la logique de secours telle qu’elle est réellement configurée, pas telle qu’elle est décrite dans le dossier de maintenance. Il vérifie :
- Le temps de reprise effectif sur groupe (démarrage, transfert, stabilisation tension et fréquence)
- La séquence de délestage et de réenclenchement
- La cohérence entre l’autonomie de l’ASI et le temps de reprise du groupe
- La séparation effective des circuits critiques par rapport aux circuits normaux
- La priorisation des usages en cas de capacité groupe limitée
Architecture HTA et redondance en amont
La robustesse d’une installation tertiaire technique commence en amont du transformateur. Une alimentation en antenne depuis un seul poste source sans possibilité de basculement, un transformateur unique sans transformateur de secours disponible, une arrivée HTA en câble souterrain sans variante de chemin : chacun de ces points est un maillon faible potentiel.
L’audit évalue la topologie HTA réelle, les possibilités de reconfiguration en cas de défaut, et la cohérence entre le niveau de redondance mis en oeuvre et les exigences d’exploitation.
Conformité normative et réglementaire
Les établissements de santé, les établissements recevant du public (ERP) et les data centers sont soumis à des exigences spécifiques qui s’ajoutent aux règles générales de la NF C 15-100. L’audit identifie les écarts par rapport aux textes applicables, en distinguant les obligations réglementaires strictes des recommandations normatives.
Retours d’expérience terrain
Sur ce type d’installation, les fragilités les plus souvent constatées ne sont pas liées à une mauvaise conception initiale. Elles résultent d’une accumulation de modifications non recalculées.
Un départ ajouté sur un tableau divisionnaire sans vérification de l’incidence sur la sélectivité amont. Un groupe électrogène dont la puissance disponible n’a pas été recalculée après ajout de nouveaux équipements au plan de secours. Une ASI remplacée par un modèle de technologie différente sans vérification de compatibilité avec les charges raccordées. Un réglage de protection modifié lors d’une intervention sans mise à jour du dossier de sélectivité.
L’audit remet à plat l’ensemble de ces évolutions et produit une photographie fiable de l’état réel de l’installation.
Checklist des points clés
| Point audité | Risque si non vérifié |
|---|---|
| Sélectivité de l’ensemble de la chaîne | Coupure générale sur défaut partiel |
| Temps de reprise groupe mesuré en charge | Rupture d’alimentation sur les circuits secourus |
| Autonomie ASI vérifiée en conditions réelles | Coupure avant reprise groupe |
| Séparation circuits normaux / secourus | Saturation groupe, perte des priorités |
| Hiérarchisation et délestage configurés | Surcharge groupe en cas de défaut réseau |
| Redondance HTA cohérente avec l’usage | Indisponibilité totale sur défaut source |
| Conformité réglementaire ERP / santé | Mise en cause en cas d’incident |
Vous exploitez un bâtiment technique sensible ?
Un audit de continuité de service sur installation tertiaire technique peut être mené en quelques semaines, sans interruption d’exploitation. Il produit un rapport opérationnel avec hiérarchisation des risques et préconisations chiffrées.
