Audit d’installation électrique HTA/BT – Méthodologie et approche
Une installation électrique peut être conforme aux normes, exploitée depuis 15 ans sans incident majeur et présenter des fragilités structurelles invisibles au premier regard. Architecture HTA sous-dimensionnée pour une extension future, sélectivité BT perdue après un remplacement de disjoncteur, régime de neutre inadapté à l’évolution des usages, logique de secours qui ne fonctionne plus comme prévu. L’audit d’installation électrique HTA/BT consiste à lire cette architecture dans sa globalité, pas à cocher une liste de conformité réglementaire.
Audit électrique ou contrôle réglementaire : deux démarches distinctes
Un bureau de contrôle vérifie la conformité de l’installation à un instant T, au regard des textes réglementaires applicables. C’est une démarche nécessaire, mais elle ne répond pas aux questions suivantes :
- La sélectivité est-elle encore assurée après les modifications successives ?
- Le niveau de court-circuit en jeu de barres TGBT est-il compatible avec le pouvoir de coupure des appareils installés ?
- Le groupe électrogène peut-il réellement démarrer en charge avec les usages actuels ?
- L’architecture supporte-t-elle l’extension prévue sans restructuration majeure ?
- Le schéma de liaison à la terre est-il cohérent avec les équipements raccordés ?
Un diagnostic électrique approfondi répond à ces questions. Il ne remplace pas le contrôle réglementaire, il le complète par une lecture systémique de l’architecture.
Quand réaliser un audit d’architecture électrique ?
Les situations qui déclenchent un audit sont variées. Elles ont en commun une incertitude sur la cohérence réelle de l’installation :
- Déclenchements inexpliqués ou répétitifs, souvent révélateurs d’une sélectivité dégradée ou d’un Icc qui a évolué sans recalcul des protections
- Extension ou restructuration du site, l’architecture existante doit absorber les nouvelles charges sans perdre sa cohérence de protection et de continuité de service
- Documentation incomplète ou obsolète, les schémas unifilaires ne reflètent plus l’installation réelle après des années de modifications partielles
- Changement d’exploitant ou de maîtrise d’ouvrage, nécessité de reprendre une installation dont l’historique est mal documenté
- Criticité croissante des usages, un site dont la continuité de service est devenue stratégique mérite une vérification de l’architecture de secours
- Préparation d’un ECOFIT ou d’un retrofit, avant toute modernisation, l’état réel de l’installation doit être établi avec précision

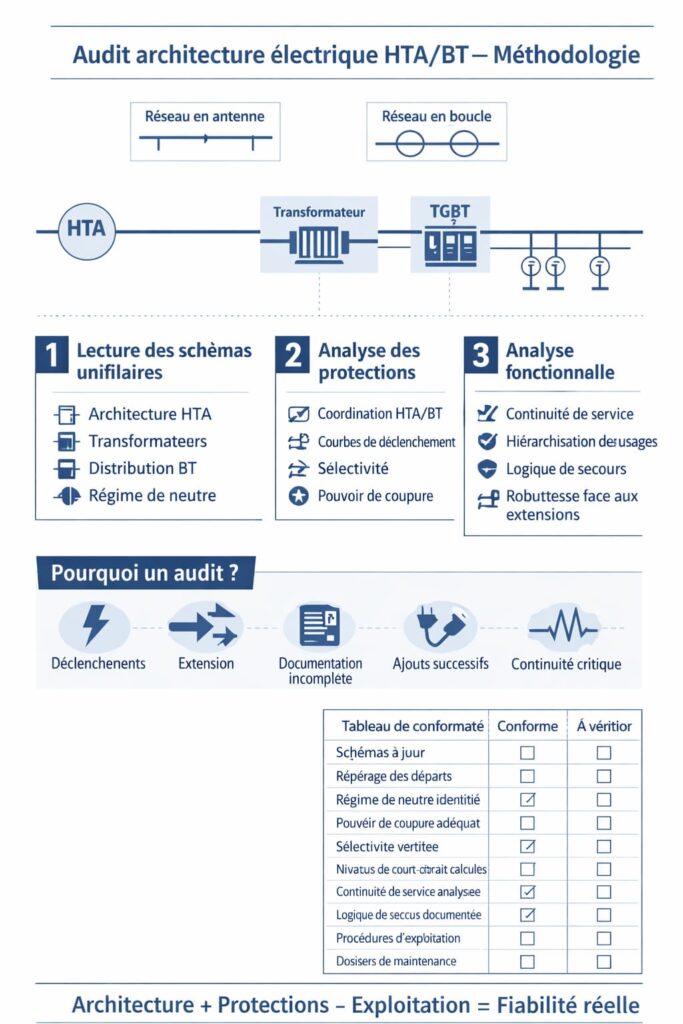

Méthodologie d’audit d’installation électrique HTA/BT
L’audit s’articule en trois axes complémentaires, menés en parallèle et croisés en synthèse.
1. Lecture et reconstitution des schémas unifilaires
L’analyse commence par la confrontation entre la documentation disponible et l’installation réelle. Sur des sites en exploitation depuis 10 à 20 ans, l’écart est souvent significatif.
- Relevé des arrivées HTA, configuration du poste de livraison, type de cellules
- Identification des transformateurs HTA/BT : puissance, couplage, groupe, impédance de court-circuit
- Architecture du TGBT : jeux de barres, couplage, départs, calibres
- Repérage des sources de remplacement : groupe électrogène, ASI, onduleurs
- Reconstitution du schéma unifilaire si les plans sont absents ou non tenus à jour
👉 Voir : Architecture HTA — principes et choix structurants
2. Analyse des protections et vérification de la sélectivité
C’est le cœur de l’audit. Une protection mal réglée ou une sélectivité rompue peuvent avoir des conséquences directes sur la continuité de service ou sur la sécurité des personnes et des biens.
- Calcul ou vérification des niveaux de court-circuit (Icc max et Icc min) aux nœuds principaux
- Vérification du pouvoir de coupure des appareils au regard de l’Icc réel
- Analyse de la sélectivité ampèremétrique, chronométrique et logique sur les niveaux HTA et BT
- Contrôle des réglages des relais de protection HTA, souvent figés depuis la mise en service initiale
- Vérification de la coordination HTA/BT : seuils, temporisations, cohérence avec les calibres BT
👉 Voir : Protection et sélectivité HTA — coordination des relais
👉 Voir : Sélectivité BT — méthodes et niveaux
3. Analyse fonctionnelle : continuité de service et logique d’exploitation
Une installation techniquement correcte peut être fonctionnellement fragile. L’analyse fonctionnelle vérifie que l’architecture répond aux exigences réelles d’exploitation.
- Hiérarchisation des charges : usages critiques, prioritaires, non essentiels
- Cohérence de la logique de secours : périmètre réel du groupe électrogène, délestage, reprise de charge
- Vérification du schéma de liaison à la terre (SLT) : régime de neutre TN/TT/IT, cohérence avec les usages et les équipements
- Analyse du bilan de puissance actuel versus bilan initial, dérive fréquente sur les sites en exploitation
- Robustesse de l’architecture face aux scénarios de défaut ou d’extension
👉 Voir : Continuité de service électrique — architecture et redondance
Anomalies fréquemment identifiées en audit
Ces situations sont récurrentes sur des installations de 10 ans et plus, indépendamment du secteur :
- Sélectivité rompue après remplacement d’appareillage, un disjoncteur remplacé par une autre gamme peut rompre la sélectivité avec l’amont sans que personne ne le détecte avant le premier défaut réel
- Groupe électrogène dont le domaine d’alimentation a dérivé, des charges non critiques ont été raccordées au fil des années ; le groupe ne peut plus démarrer en charge réelle ou dépasse sa puissance nominale
- Réglages de relais HTA jamais revérifiés, les réglages correspondent à la configuration de livraison, pas à l’installation actuelle après extensions et modifications
- Schéma unifilaire non tenu à jour, l’installation réelle diverge des plans depuis plusieurs années ; la reconstitution est indispensable avant toute intervention ou extension
- Bilan de puissance dépassé, les transformateurs fonctionnent en surcharge aux heures de pointe, sans que l’exploitant en soit conscient
- Régime de neutre incohérent, raccordement d’équipements incompatibles avec le SLT en place, sans adaptation des protections différentielles
Livrables d’un audit d’installation électrique
Un audit technique sérieux produit des documents exploitables, pas un rapport de conformité générique.
| Livrable | Contenu |
|---|---|
| Schéma unifilaire reconstitué ou mis à jour | HTA + BT, sources, couplages, départs principaux |
| Rapport d’analyse des protections | Icc calculés, sélectivité vérifiée, anomalies identifiées |
| Bilan de puissance actualisé | Charges réelles, taux de charge transformateurs, réserve disponible |
| Analyse fonctionnelle continuité de service | Périmètre secours, logique de bascule, points faibles |
| Plan d’actions hiérarchisé | Priorités court/moyen terme, estimations d’impact |
Audit selon le contexte d’exploitation
La méthodologie reste la même, mais les points de vigilance varient selon le secteur :
- 👉 Audit installation électrique tertiaire , bâtiments de bureaux, hôtels, établissements de santé, ERP
- 👉 Audit installation électrique industrielle, process continus, contraintes de disponibilité, environnements sévères
- 👉 Audit de performance et d’efficience électrique, pertes, qualité d’onde, optimisation des contrats
Conclusion
Une installation peut être conforme et pourtant fragile. La conformité réglementaire vérifie que l’installation respectait les règles à un instant T. L’audit d’architecture vérifie qu’elle reste cohérente, manœuvrable et fiable au regard de ce qu’elle alimente aujourd’hui.
C’est cette lecture systémique, architecture, protections, exploitation qui permet de décider en connaissance de cause : maintenir, renforcer, restructurer.
Vous avez une installation à auditer ou une extension à préparer ?
👉 Prendre contact pour une mission d’audit ou d’expertise
