Outil d’orientation TGBT : indice de service, forme de séparation, régime de neutre

Cette version distingue l’indice de service, les unités fonctionnelles, la forme de séparation et les contraintes d’implantation, avec une lecture visuelle simplifiée des formes de tableau.

Les schémas ci-dessous sont des représentations pédagogiques simplifiées destinées à illustrer la logique des formes 1, 2, 3 et 4 avec variantes a / b.

Outil pédagogique © lecourantpasse.net — Ne se substitue pas à une étude technique complète ni aux données constructeur.

Saisie du besoin

Renseignez les critères puis calculez la synthèse technique.

1 — Indice de service

Axe X — Exploitation (accès en service)

Axe Y — Maintenance (intervention sous tension)

Axe Z — Évolution (modification en service)

2 — Unités fonctionnelles

Débrochabilité — Appareil(s) d’arrivée

Débrochabilité — Appareil(s) de départ

3 — Forme de séparation

Séparation jeu de barres / unités fonctionnelles

Séparation unités fonctionnelles entre elles

Séparation des bornes de raccordement

Variante (a / b)

Forme envisagée / imposée par le projet

Forme 1

Pas de séparation interne. Jeu de barres, unités fonctionnelles et bornes dans le même espace.

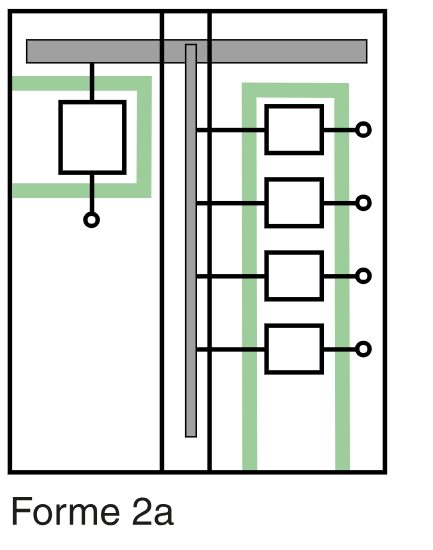

Forme 2a

Jeu de barres séparé des unités fonctionnelles. Bornes dans le même espace que les unités fonctionnelles.

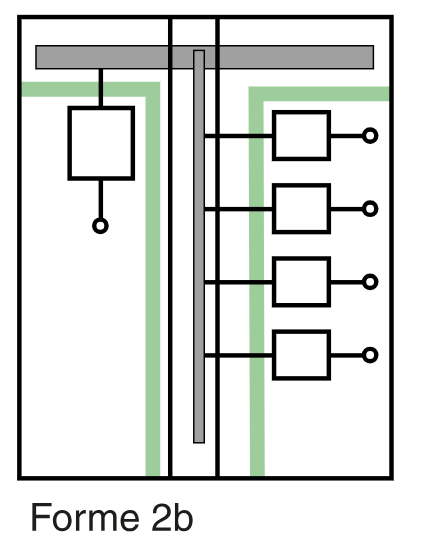

Forme 2b

Jeu de barres séparé. Bornes dans le même compartiment que le jeu de barres.

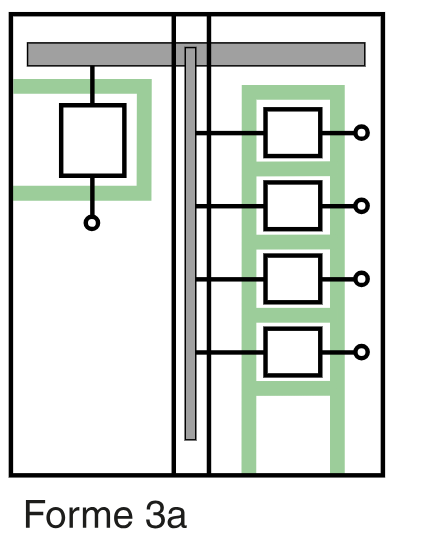

Forme 3a

Jeu de barres et unités fonctionnelles séparés entre eux. Bornes avec les unités fonctionnelles.

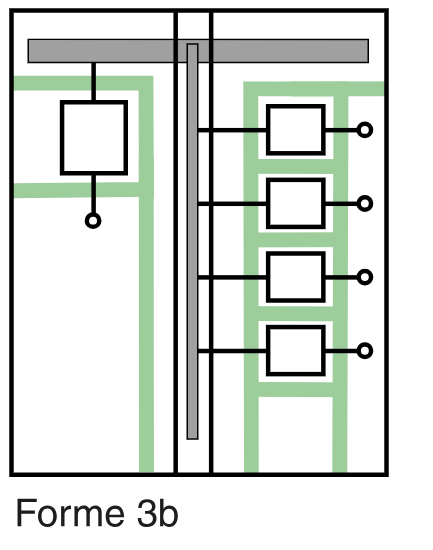

Forme 3b

Jeu de barres et unités fonctionnelles séparés. Bornes dans le compartiment jeu de barres.

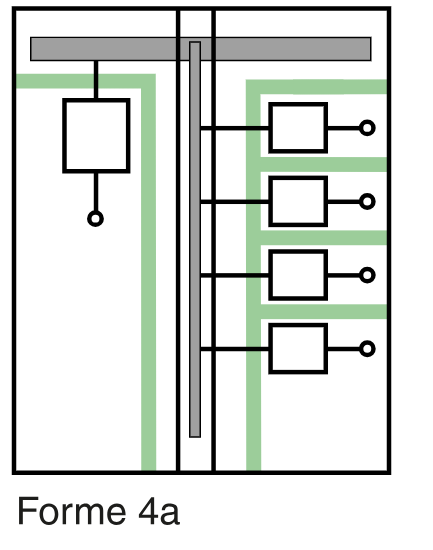

Forme 4a

Séparation totale : jeu de barres, unités fonctionnelles et bornes dans des compartiments distincts. Bornes avec les UF.

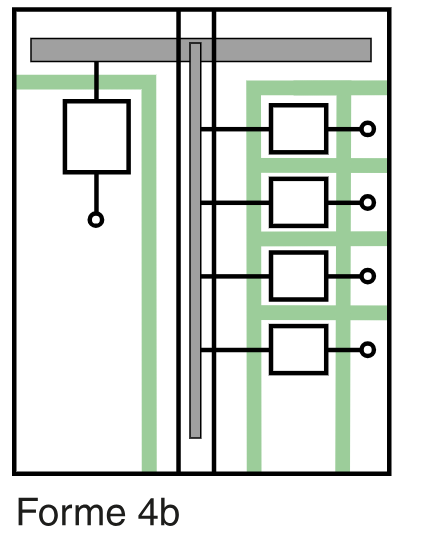

Forme 4b

Séparation totale : chaque unité fonctionnelle et ses bornes sont dans un compartiment entièrement distinct.

4 — Régime de neutre du TGBT

Régime de neutre

5 — Implantation et raccordement

Arrivée des câbles principaux

Accès au raccordement des départs

Réserve de place prévue pour extensions futures

Type de site / contexte d’exploitation

Commentaires / contraintes particulières

Synthèse exportable

✓ Copié !

Indice de service

IS111

Exploitation

—

Maintenance

—

Évolution

—

Lecture technique

Unités fonctionnelles

—

Forme de séparation

—

Régime de neutre

—

Raccordement / implantation

—

Points de vigilance

Renseignez le formulaire puis lancez le calcul.
